Yr allwedd safonol Cyfres B LH-FGG/EGG
Nodwedd nodweddiadol y cyfresi cysylltwyr hyn yw system bysellu sy'n caniatáu dwysedd cyswllt uwch ac yn atal pob gwall mewn aliniad. Mae'r gwahanol ddewisiadau allweddu amgen yn atal croesbaru diangen o gysylltwyr sydd fel arall yn debyg. Mae hefyd yn bosibl defnyddio cysylltiadau crimp i leihau amser cydosod cebl. Mae'r cyfresi cysylltwyr hyn, yn cynnwys yr ystod 0B i 5B yn ogystal â'r 00 aml-bôl a 2G (fersiwn fyrrach o'r gyfres 2B), mae rhai modelau sugnwr llwch ar gael hefyd.
Ar gyfer cymwysiadau sy'n gofyn am gloi Push-Pull cyflym a diogel, mae Cyfres B JH-EGG yn darparu cysylltydd aml-bôl cylchol hyblyg, defnyddiol, cadarn a dibynadwy.
Mae'r system hunan-glicio yn caniatáu i'r cysylltydd gael ei baru trwy wthio'r plwg yn echelinol i'r soced.
Unwaith y bydd wedi'i glymu'n gadarn, ni ellir torri'r cysylltiad trwy dynnu'r cebl neu unrhyw gydran arall ar wahân i'r llawes rhyddhau allanol.
Ei wneud yn ddewis delfrydol ar gyfer gweithgynhyrchu lled-ddargludyddion a phrosesau profi, profi a mesur, offeryniaeth, dyfeisiau meddygol, ymchwil a chymwysiadau sain/fideo.
PRIF NODWEDDION:
Mae cysylltwyr cyfres B yn darparu'r prif nodweddion canlynol:
- diogelwch y system hunan-glicio Push-Pull - mathau amlbolion 2 i 64 o gysylltiadau
- cysylltiadau sodro, crimp neu brint (syth neu benelin) - dwysedd pacio uchel ar gyfer arbed gofod
- Sgrinio 360 gradd ar gyfer cysgodi EMC llawn. - system bysellu (safon allwedd «G»)
- opsiynau allweddol lluosog i osgoi croesbaru cysylltwyr tebyg ar gyfer aliniad cysylltydd
Rhan Rhan Yn Dangos Cydrannau Mewnol
| RHIF. |
Soced sefydlog |
Plwg syth |
| 1. |
plisgyn allanol |
plisgyn allanol |
|
2. |
coron daearu |
llawes clicied |
| 3. |
cylch cadw |
collet nyt |
|
4. |
nyt hecsagonol |
cludwr mewnosod hollti |
| 5. |
golchwr cloi |
ynysydd |
| 6. |
ynysydd |
cyswllt gwrywaidd |
| 7. |
cyswllt benywaidd |
collet |
Nodweddion Technegol
Mecanyddol a Hinsoddol
Safon Gwerth Nodweddion
Endurance >5000 o gylchredau IEC 60512-5 prawf 9a
Lleithder hyd at 95 y cant ar 60 gradd C
Amrediad tymheredd - 55 gradd C, ynghyd â 250 gradd C
Gwrthwynebiad i ddirgryniad 10-2000 Hz, 15 g IEC 60512-4 prawf 6d
Gwrthiant sioc Gwrthiant sioc IEC 60512-4 prawf 6c
Prawf cyrydiad chwistrellu halen > 144h IEC 60512-6 prawf 11f
Mynegai amddiffyn (wedi'i baru) IP50 IEC 60529
Categori hinsawdd 55/175/21 IEC 60068-1
Trydanol
Safon Gwerth Nodweddion
Cysgodi at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Mae'r gwahanol brofion wedi'u cynnal gyda pharau cysylltwyr JH-FGG a JH-EGG, gyda chragen pres chrome-plated ac ynysydd PEEK.

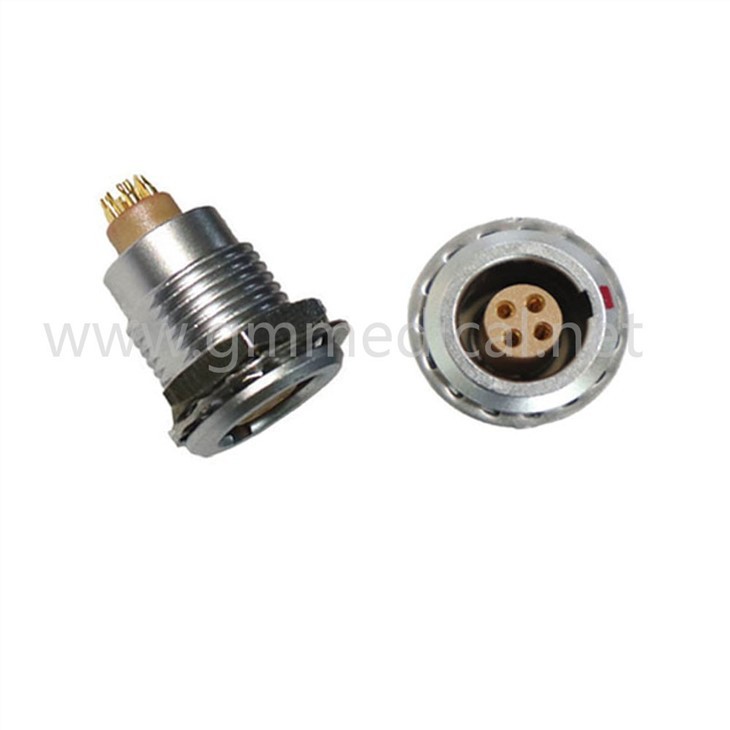

Soced Sefydlog Benywaidd Cyfres JH-EGG B

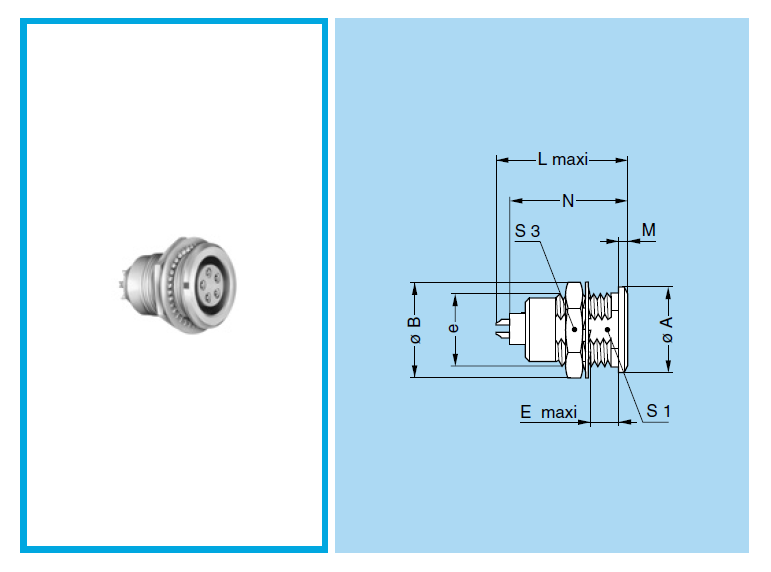

JH-EG Soced sefydlog, gosod cnau, allwedd (G) neu allweddi (A…M ac R)
| Cyfeiriad | Dimensiynau (mm) | |||||||||
| Model | Cyfres | A | B | e | E | L | M | N | S1 | S3 |
| JH-EG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Manylion
Enw'r cynnyrch: Soced Sefydlog Connector Multipole Push Pull Self-glicied
Tarddiad: Enw Brand Tsieina: Greatmade Math: gwthio cylchol
Amgylchedd: Rhyw Dan Do: Triniaeth Wyneb Benywaidd / Gwryw: Pearl chrome
Pin: 2 i 16 pin Gradd IP: IP50 Math Cyswllt: Sodrwr
Cyswllt Trinwyr: Aur platiog Dygnwch: Uwchlaw 5000 o weithiau gwthio-tynnu Mater Tai: Pres cromiwm-plated
Deunydd Inswleiddiwr: Cais PPS: Modurol/Cyfathrebu/Diwydiant/Arddangosfa dan arweiniad
Pecynnu
1 cysylltydd PCS mewn bag addysg gorfforol
50-100 cysylltwyr PCS mewn blwch/cartŵn bach
- Porthladd: Shenzhen, Tsieina
- Amser arweiniol:
-
Nifer (darnau) 1 - 200 201 - 500 >500 Amser arweiniol (dyddiau) 5 7 I'w drafod
FAQ
C1: Sut mae cysylltydd tynnu gwthio yn gweithio?
Mae cysylltwyr gwthio-tynnu yn atal datgysylltu damweiniol yn llwyddiannus trwy ddefnyddio mecanwaith hunan-glicio cryf sy'n caniatáu i'r cysylltydd gael ei baru trwy wthio'r plwg i'r soced. Fodd bynnag, ni ellir torri'r cysylltiad trwy dynnu arno yn unig.
C2: Allwch chi gynhyrchu archebion cynnyrch wedi'u haddasu? Gorchmynion OEM neu ODM?
Cadarn. Gyda phrofiad gweithgynhyrchu OEM a ODM, rydym yn gallu darparu Atebion Connector Custom un-stop i chi.
C3: A ydych chi'n darparu sampl am ddim?
Na, ac mae angen i chi dalu am ffi dosbarthu.
C4: Sut ydych chi'n cludo'r nwyddau?
Fel ein galw mawr amdano, gall ddigwydd gan AIR / SEA Freight / Express Delivery (DHL / UPS / FEDEX, ee.).
