Yr allwedd safonol Cyfres B LH-FGG
Nodwedd nodweddiadol y cyfresi cysylltwyr hyn yw system bysellu sy'n caniatáu dwysedd cyswllt uwch ac yn atal pob gwall mewn aliniad. Mae'r gwahanol ddewisiadau allweddu amgen yn atal croesbaru diangen o gysylltwyr sydd fel arall yn debyg. Mae hefyd yn bosibl defnyddio cysylltiadau crimp i leihau amser cydosod cebl. Mae'r cyfresi cysylltwyr hyn, yn cynnwys yr ystod 0B i 5B yn ogystal â'r 00 aml-bôl a 2G (fersiwn fyrrach o'r gyfres 2B), mae rhai modelau sugnwr llwch ar gael hefyd.
Mae Cyfres B JH-FGG yn cynnig cysylltydd aml-bôl crwn hyblyg, ymarferol, gwydn a dibynadwy ar gyfer cymwysiadau sydd angen cloi Push-Pull yn gyflym ac yn ddiogel.
Mae'r system hunan-glicio yn caniatáu i'r cysylltydd gael ei baru trwy wthio'r plwg yn echelinol i'r soced.
Unwaith y bydd wedi'i glymu'n gadarn, ni ellir torri'r cysylltiad trwy dynnu'r cebl neu unrhyw gydran arall ar wahân i'r llawes rhyddhau allanol.
Ei wneud yn ddewis delfrydol ar gyfer gweithgynhyrchu lled-ddargludyddion a phrosesau profi, profi a mesur, offeryniaeth, dyfeisiau meddygol, ymchwil a chymwysiadau sain/fideo.
PRIF NODWEDDION:
Mae cysylltwyr cyfres B yn darparu'r prif nodweddion canlynol:
- diogelwch y system hunan-glicio Push-Pull - mathau amlbolion 2 i 64 o gysylltiadau
- sodr, crimp neu brint cysylltiadau (syth neu benelin) - dwysedd pacio uchel ar gyfer arbed gofod
- Sgrinio 360 gradd ar gyfer cysgodi EMC llawn. - system bysellu (safon allwedd «G»)
- opsiynau allweddol lluosog i osgoi croesbaru cysylltwyr tebyg ar gyfer aliniad cysylltydd
Rhan Rhan Yn Dangos Cydrannau Mewnol
| RHIF. |
Soced sefydlog |
Plwg syth |
| 1. |
plisgyn allanol |
plisgyn allanol |
|
2. |
coron daearu |
llawes clicied |
| 3. |
cylch cadw |
collet nyt |
|
4. |
nyt hecsagonol |
cludwr mewnosod hollti |
| 5. |
golchwr cloi |
ynysydd |
| 6. |
ynysydd |
cyswllt gwrywaidd |
| 7. |
cyswllt benywaidd |
Collet |
Nodweddion Technegol
Mecanyddol a Hinsoddol
Safon Gwerth Nodweddion
Endurance >5000 o gylchredau IEC 60512-5 prawf 9a
Lleithder hyd at 95 y cant ar 60 gradd C
Amrediad tymheredd - 55 gradd C, ynghyd â 250 gradd C
Gwrthwynebiad i ddirgryniad 10-2000 Hz, 15 g IEC 60512-4 prawf 6d
Gwrthiant sioc Gwrthiant sioc IEC 60512-4 prawf 6c
Prawf cyrydiad chwistrellu halen > 144h IEC 60512-6 prawf 11f
Mynegai amddiffyn (wedi'i baru) IP50 IEC 60529
Categori hinsawdd 55/175/21 IEC 60068-1
Trydanol
Safon Gwerth Nodweddion
Cysgodi at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Mae'r gwahanol brofion wedi'u cynnal gyda pharau cysylltwyr JH-FGG a JH-EGG, gyda chragen pres chrome-plated ac ynysydd PEEK.

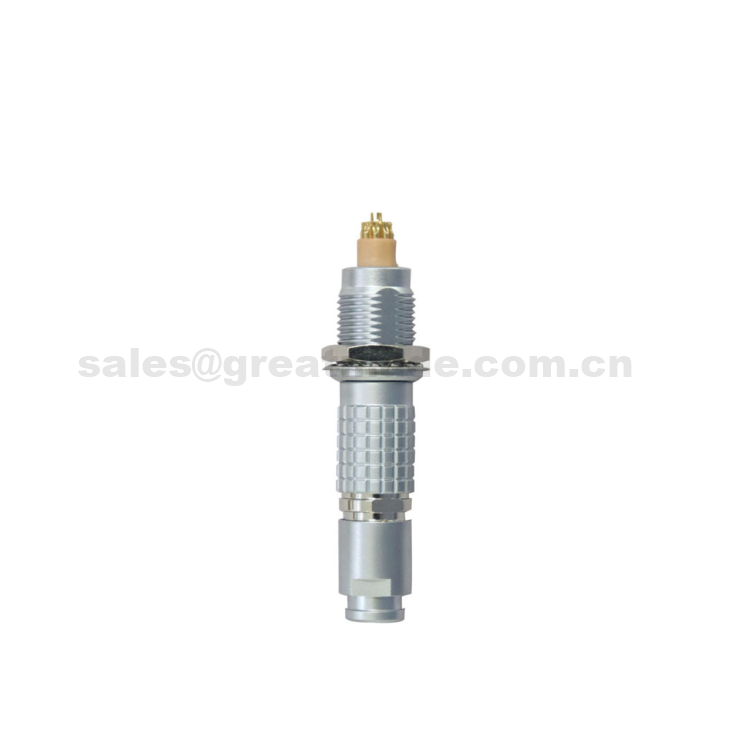

Cyfres JH-FGG B Plwg Syth Gwryw
JH-FGG Plwg syth, allwedd (G) neu allweddi (A…M ac R),collet cebl
| Cyfeiriad | Dimensiynau (mm) | |||||
| Model | Cyfres | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Plwg syth, allwedd (G) neu allweddi (A…M), collet cebl anyt am ffitio rhyddhad tro
| Cyfeiriad | Dimensiynau (mm) | |||||
| Model | Cyfres | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Manylion
Enw'r cynnyrch: Gwthiwch Tynnu Hunan-glicio Cysylltydd Plwg Syth Aml-bwll
Tarddiad: Enw Brand Tsieina: Greatmade Math: gwthio cylchol
Amgylchedd: Rhyw Dan Do: Triniaeth Wyneb Benywaidd / Gwryw: Pearl chrome
Pin: 2 i 16 pin Gradd IP: IP50 Math Cyswllt: Sodrwr
Cyswllt Trinwyr: Aur platiog Dygnwch: Uwchlaw 5000 o weithiau gwthio-tynnu Mater Tai: Pres cromiwm-plated
Deunydd Inswleiddiwr: Cais PPS: Modurol/Cyfathrebu/Diwydiant/Arddangosfa dan arweiniad
Pecynnu
1 cysylltydd PCS mewn bag addysg gorfforol
50-100 cysylltwyr PCS mewn blwch/cartŵn bach
- Porthladd: Shenzhen, Tsieina
FAQ
C1: Sut mae cysylltydd tynnu gwthio yn gweithio?
Mae cysylltwyr gwthio-tynnu yn atal datgysylltu damweiniol yn llwyddiannus trwy ddefnyddio mecanwaith hunan-glicio cryf sy'n caniatáu i'r cysylltydd gael ei baru trwy wthio'r plwg i'r soced. Fodd bynnag, ni ellir torri'r cysylltiad trwy dynnu arno yn unig.
C2: Allwch chi gynhyrchu archebion cynnyrch wedi'u haddasu? Gorchmynion OEM neu ODM?
Cadarn. Gyda phrofiad gweithgynhyrchu OEM a ODM, rydym yn gallu darparu Atebion Connector Custom un-stop i chi.
C3: A ydych chi'n darparu sampl am ddim?
Na, ac mae angen i chi dalu am ffi dosbarthu.
C4: Sut ydych chi'n cludo'r nwyddau?
Fel ein galw mawr amdano, gall ddigwydd gan AIR / SEA Freight / Express Delivery (DHL / UPS / FEDEX, ee.).
